双机双柜高可用解决方案

需求分析

　　传统的基于共享存储的双机热备方案解决了用户业务连续性的问题，当主服务器故障时，备机能及时接管保证业务7*24小时连续运行。但共享的存储设备却成为了系统的单一故障点，当盘阵不可用时，整个业务系统也必然停顿。

方案概述

　　为了解决共享盘阵单点故障可能导致的系统不可用问题，提出了相应的解决方案。仅需在现有架构基础上增加一台冗余的磁盘阵列，即构成双机双盘柜的解决方案，既消除了存储的单点故障，又使得客户拥有冗余的数据副本，大大提升了数据和业务的可靠性。

双机双柜高可用解决方案一：镜像方式

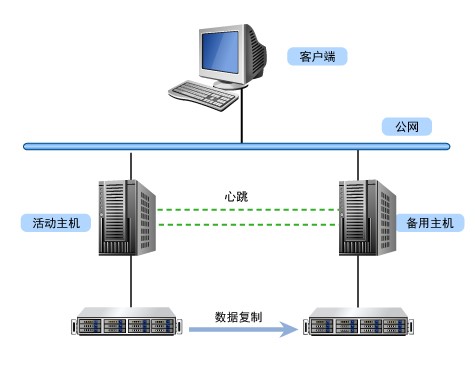

　　如上图所示，主、备服务器上均挂载一个磁盘阵列，部署的双机双柜解决方案，通过双机镜像软件利用TCP/IP网络实现主备机存储设备上的数据实时同步，当主机遭遇存储设备故障时，由于备机上有一份完全一致的数据，则可以利用备机上的数据将应用正常启动并恢复生产。

方案优势

　　数据存储在两台磁盘阵列上，数据冗余备份，避免磁盘单点故障

　　基于镜像技术的实施复制，保证数据的一致性

　　高可用技术，保证业务连续性

　　提升高可用容灾距离

双机双柜高可用解决方案二：LAN-FREE方式

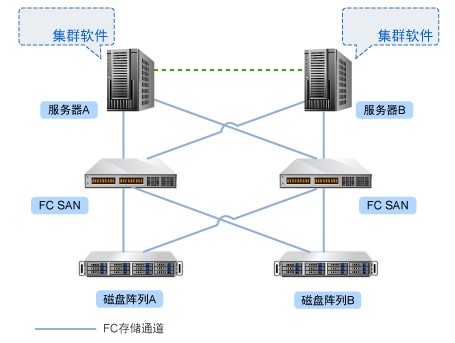

　　该方案中服务器、交换机、存储设备均有冗余设计，磁盘阵列A 和磁盘阵列B 分别接入不同的光纤存储交换机，服务器A 和服务器B 分别接入不同的光纤存储交换机；这种部署结构，实现了硬件设备和存储通道的完全冗余。

　　利用盘阵的多路径管理软件将冗余路径映射的磁盘还原为实际磁盘，通过操作系统的磁盘管理工具将不同盘阵映射的磁盘创建为RAID 1镜像卷。分别在服务器上部署需保护的应用，并将应用数据存放至不同盘阵构成的镜像卷中，实现对业务系统的高可用保护；通过系统的软RAID技术及光纤存储网络实现两台磁盘阵列中的数据同步。

　　冗余的存储路径设计，有效避免了存储HBA卡、光纤存储交换机、磁盘阵列、存储通道的单点故障，完全冗余的双机双柜结构保证了业务系统的连续运营和业务系统的数据安全，方案稳定性及可靠性得到保障。

方案优势

　　完全冗余结构，有效避免硬件设备和软件的单点故障。彻底解决了传统双机单柜模式下，磁盘阵列单点故障的情况。

　　数据的存储架构为FC-SAN，通过存储多路径管理软件实现存储通道的负载冗余，提升了业务系统数据存储的可靠性、高效性、安全性，并且基于FC-SAN的架构具有高可扩展性。

　　高性价比的整体解决方案，既帮助用户实现了高容错，高安全，高性能的解决方案，又帮助用户节约了投资成本。
